NEU: Noch leistungsstärker!
ACS Power Source II
Neuheit aus dem Hause HBS electronic:
Technische Beschreibung ACS PSII
AC-Quellen mit Schaltnetzteil.
Wesentlich kleinere Bauform
Wesentlich geringeres Gewicht
Erweiterter Leistungsbereich
Grenzleistungsbereich mit akustischer Signalisierung*
Die bewährten Eigenschaften und technischen Details der Baureihe ACS bleiben voll erhalten!

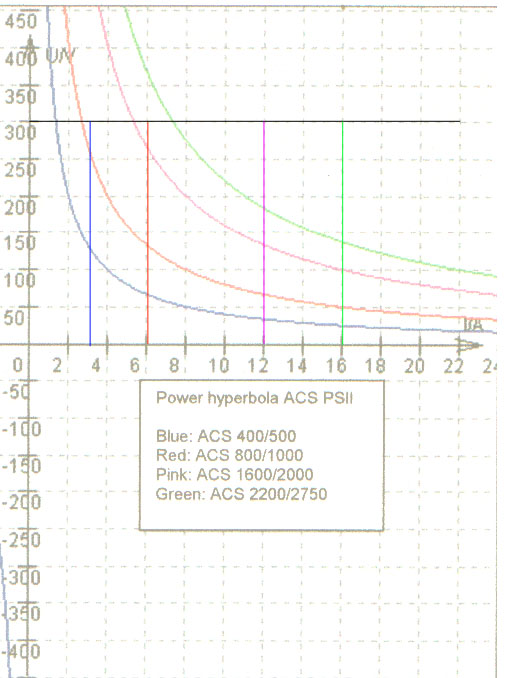

Der erweiterte Leistungsbereich -Grenzleistungsbereich- kann für die Dauer von 1 Minute bei akustischer Signalisierung genutzt werden.
Beispiel: ACS PS II 800/1000 (6 A) Der Bereich 800 - 1000 VA ist der Grenzleistungsbereich, der für die Dauer von 1 Minute genutzt werden kann.
Leistungsklassen:
Bereich 3 A: ACS PS II 400/500
Bereich 6 A: ACS PS II 800/1000
Bereich 12 A: ACSPS II 1600/2000
Bereich 16 A: ACS PS II 2200/2750
Bereich 20 A: ACS PS II 3000/3750
Bereich 30 A: ACS PS II 4600/5750
Bereich 40 A: ACS PS II 6000
Technische Beschreibung:
|
Konstantbetrieb : Spannung / Strom |
|
AC-Bereich : 0 - 300 Vrms ( 700 Vrms Option ) |
|
DC-Bereich : 0 - 425 Volt DC ( 1kV Option ) |
|
Frequenz DC, 1 - 500 Hz ( 2kHz Option ) |
|
DDS – Direct Digital Synthesis |
|
Betrieb unter schwierigsten Bedingungen |
|
Phasengetriggertes Einschalten |
|
Externer Oszillatoreingang (Option) |
|
Messung von: Vrms, Irms, Ipeak, P (W), VA, cos Phi, Crestfaktor |
|
Senseleitungen zur Messwerterfassung |
|
Lasttrennrelais |
|
Option SEQ: 20 programmierbare und ablegbare Sequenzen zur Simulation und Prüfung |
|
Softwaretool: ACS CONTROL |
|
Typen ACS PS II |
|||
|
|
|||
|
Typ |
Leistung |
Ausgangsspannung |
Strom rms / Peak |
|
ACS 400/500 |
500 VA * |
0 - 300 Vrms / 425 Vdc |
3,00 A / 8,0 A |
|
ACS 800/1000 |
1000 VA * |
0 - 300 Vrms / 425 Vdc |
6,00 A / 20,0 A |
|
ACS 1600/2000 |
2000 VA * |
0 - 300 Vrms / 425 Vdc |
12,00 A / 40,0 A |
|
ACS 2200/2750 |
2750 VA * |
0 - 300 Vrms / 425 Vdc |
16,00 A / 60,00 |
|
ACS 3000/3750 |
3750 VA * |
0 - 300 Vrms / 425 Vdc |
20,00 A / 80,0 A |
|
ACS 4600/5750 |
5750 VA * |
0 - 300 Vrms / 425 Vdc |
30,00 A / 100,0 A |
|
ACS 6000 |
6000 VA |
0 - 300 Vrms / 425 Vdc |
40,00 A / 120,0 A |
· Erweiterter Leistungsbereich für 1 Minute
|
Typen ACS PS II - Dreiphasengeräte |
|||
|
|
|||
|
Typ |
Leistung |
Ausgangsspannung |
Strom rms / Peak |
|
ACS 1200/1500 |
1500 VA * |
3 x 0 - 300 Vrms / 425 Vdc |
3 x 3,00 A / 8,0 A |
|
ACS 2400/3000 |
3000 VA * |
3 x 0 - 300 Vrms / 425 Vdc |
3 x 6,00 A / 20,0 A |
|
ACS 4800/6000 |
6000 VA * |
3 x 0 - 300 Vrms / 425 Vdc |
3 x 12,00 A / 40,0 A |
|
ACS 6600/8250 |
8250 VA * |
3 x 0 - 300 Vrms / 425 Vdc |
3 x 16,00 A / 60,0 A |
|
ACS 9000/3750 |
11250 VA * |
3 x 0 - 300 Vrms / 425 Vdc |
3 x 20,00 A / 80,0 A |
|
ACS 13800/17250 |
17250 VA * |
3 x 0 - 300 Vrms / 425 Vdc |
3 x 30,00 A / 100,0 A |
|
ACS 18000 |
18000 VA * |
3 x 0 - 300 Vrms / 425 Vdc |
3 x 40,00 A / 120,0 A |
|
Option |
Beschreibung |
|
|
|
|
F1 |
Frequenzbereich 1 - 1000 Hz |
|
F2 |
Frequenzbereich 1 - 2000
Hz |
|
HV |
Ausgangsspannungsbereich |
|
XHV |
Ausgangsspannungsbereich Andere Spannungen auf Anfrage |
|
T |
Ext. Oszillatoreingang, galv. getrennt |
|
IEEE 488 |
IEEE 488.2 Schnittstelle, Auflösung 12 Bit |
|
USB, LAN |
Schnittstellen USB, LAN (Option LAN inkl. USB) |
|
SEQ |
Sequenzprogrammierung z.B. für die Simulation von Flugzeugbordnetzen |
Technische Daten
|
Typ ACS PS II |
400/500 |
800/1000 |
1600/2000 |
2200/2750 |
3000/3750 |
4600/5750 |
6000 |
|
Leistung (VA) |
400 / 500 |
800/1000 |
1600/2000 |
2200/2750 |
3000/3750 |
4600/5750 |
60000 |
|
Ausgangsspannungsbereich Standard |
0-300VAC 0-425VDC |
0-300VAC 0-425VDC |
0-300VAC 0-425VDC |
0-300VAC 0-425VDC |
0-300VAC 0-425VDC |
0-300VAC 0-425VDC |
0-300VAC 0-425VDC |
|
Ausgangsspannungsbereich (Option HV) |
0-500VAC 0-700VDC |
0-500VAC 0-700VDC |
0-500VAC 0-700VDC |
0-500VAC 0-700VDC |
0-500VAC 0-700VDC |
0-500VAC 0-700VDC |
0-500VAC 0-700VDC |
|
Ausgangsspannungsbereich (Option XHV) |
0-700VAC 0-1000VDC |
0-700VAC 0-1000VDC |
0-700VAC 0-1000VDC |
0-700VAC 0-1000VDC |
0-700VAC 0-1000VDC |
0-700VAC 0-1000VDC |
0-700VAC 0-1000VDC |
|
Max. Strom rms (Option HV) (Option XHV) |
3,0 A 1,8 A 1,5 A |
6,0 A 3,6 A 3,0 A |
12,0 A 7,2 A 6,0 A |
16,0 A 9,6 A 8,0 A |
20,0 A 12,0 A 10,0 A |
30,0 A 18,0 A 15,0 A |
40,0 A 24,0 A 20,0 A |
|
Max. DC Strom (Option HV) (Option XHV) |
3,0 A 1,8 A 1,5 A |
6,0 A 3,6 A 3,0 A |
12,0 A 7,2 A 6,0 A |
16,0 A 9,6 A 8,0 A |
20,0 A 12,0 A 10,0 A |
30,0 A 18,0 A 15,0 A |
40,0 A 24,0 A 20,0 A |
|
Max. period. Spitzenstrom (Option HV) (Option XHV) |
8,0 A 4,8 A 4,0 A |
20,0 A 12,0 A 10,0 A |
40,0 A 24,0 A 20,0 A |
60,0 A 36,0 A 30,0 A |
80,0A 48,0 A 40,0 A |
100,0 A 60,0 A 50,0 A |
120,0 A 72,0 A 60,0 A |
|
Netzregelung |
0,1% |
0,1% |
0,1% |
0,1% |
0,1% |
0,1% |
0,1% |
|
Lastregelung @ Pnom |
0,1% |
0,1% |
0,1% |
0,1% |
0,1% |
0,1% |
0,1% |
|
Klirrfaktor @ Pnom bei Ohmscher Last |
<0,2% |
<0,2% |
<0,2% |
<0,2% |
0,2% |
0,2% |
0,2% |
|
Programmiergenauigkeit AC |
0,1% (10-400Hz) |
0,1% (10-400Hz) |
0,1% (10-400Hz) |
0,1% (10-400Hz) |
0,1% (10-400Hz) |
0,1% (10-400Hz) |
0,1% (10-400Hz) |
|
Programmiergenauigkeit DC |
0,1% |
0,1% |
0,1% |
0,1% |
0,1% |
0,1% |
0,1% |
|
Programmiergenauigkeit Strom |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
|
Programmiergenauigkeit Frequenz |
0,1Hz |
0,1Hz |
0,1Hz |
0,1Hz |
0,1Hz |
0,1Hz |
0,1Hz |
|
Programmiergenauigkeit Phasenwinkel |
0,1 ° |
0,1 ° |
0,1 ° |
0,1 ° |
0,1° |
0,1° |
0,1° |
|
Frequenz Standard Frequenz (Option F1) Frequenz (Option F2) |
500Hz 1 kHz 2 kHz |
500Hz 1 kHz 2 kHz |
500Hz 1 kHz 2 kHz |
500Hz 1 kHz 2 kHz |
500Hz 1 kHz 2 kHz |
500Hz 1 kHz 2 kHz |
500Hz 1 kHz 2 kHz |
|
Ext. Oszillatoreingang Frequenz Standard Frequenz (Option F1) Frequenz (Option F2) |
20Vss DC-500 Hz DC-1 kHz DC-2 kHz |
20Vss DC-500 Hz DC-1 kHz DC-2 kHz |
20Vss DC-500 Hz DC-1 kHz DC-2 kHz |
20Vss DC-500 Hz DC-1 kHz DC-2 kHz |
20Vss DC-500 Hz DC-1 kHz DC-2 kHz |
20Vss DC-500 Hz DC-1 kHz DC-2 kHz |
20Vss DC-500 Hz DC-1 kHz DC-2 kHz |
|
Spannungsmessung rms |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
|
Strommessung rms |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
|
Spitzenstrommessung |
0,8% |
0,8% |
0,8% |
0,8% |
0,8% |
0,8% |
0,8% |
|
Leistungsmessung |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
0,2% (40-400Hz) |
|
Ext. Oszillatoreingang mit galvanischer Trennung |
Option |
Option |
Option |
Option |
Option |
Option |
Option |
|
Schnittstellen mit galvanischer Trennung RS232, IEEE488,USB,LAN |
Option RS232 standard |
Option RS232 standard |
Option RS232 standard |
Option RS232 standard |
Option RS232 standard |
Option RS232 standard |
Option RS232 standard |
|
Eingangsspannung Standard (Andere Spannungen auf Anfrage) |
230VAC +/- 15% 115VAC +/- 10% 3x400VAC |
230VAC +/- 15% 115VAC +/- 10% 3x400VAC |
230VAC +/- 15% 115VAC +/- 10% 3x400VAC |
230VAC +/- 15% 115VAC +/- 10% 3x400VAC |
230VAC +/- 15% 115VAC +/- 10% 3x400VAC |
230VAC +/- 15% 115VAC +/- 10% 3x400VAC |
230VAC +/- 15% 115VAC +/- 10% 3x400VAC |
|
Abmessungen und Gewicht |
9’’ x 3U x 590mm 17,0 kg |
19’’ x 3U x 590mm 19,0 kg |
19’’ x 6U x 590mm 32,0 kg |
19’’ x 6U x 590mm 34,0 kg |
19’’ x 6U x 590mm 38,0 kg |
Rack 19’’ x 10U 64,0 kg |
Rack 19’’ x 12U 70,0 kg |
